电机的三相单层交织式绕组嵌线工艺

单层交织式绕组由线圈数和节距不相同的两种线圈组组成，，，统一组线圈的形状、几何尺寸和节距均相同，，，各线圈组的端部相互交织。。
。交织式绕组由两大一小线圈交织安排。。
。

单层交织式绕组线圈端部连线较短，，，有利于节约质料，，，并且省铜。。
。普遍用于q>1的且为奇数的小型三相异步铝合金升降机电念头。。
。

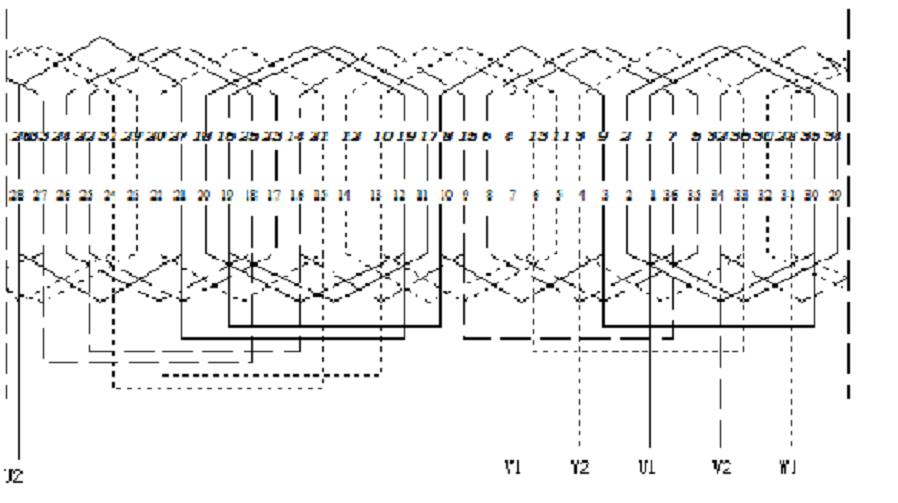

图是三相4极36槽的单层交织式绕组睁开图。。
。每极每相槽数为3，，，线圈节距两个：一个是1—9，，，一个是1—8。。
。? ?

睁开图上面一行数字体现嵌线顺序，，，下面一行数字体现线槽序号。。
。由图可以看出每一相由6个线圈组成，，，其中两个小线圈，，，节距为1—8，，，4个大线圈组成两组，，，节距为1—9。。
。线圈的下层边（图上每个线圈的左边）依次嵌在槽1、2、4、7、8、10、13、14、16、19、20……内，，，上层边（图上每个线圈的右边）依次嵌在槽29、30、33、35、36、3、5、6……内。。
。每一个上层边都压着三个下层边，，，如嵌在槽29、30的上层边压着嵌在槽31、32、34的下层边，，，由此可见，，，此种嵌线要领吊把线圈为3把。。
。嵌线的方法仍然是顺次次先嵌下层边，，，后嵌上层边；；；最后嵌吊起的3把线圈的上层边。。
。详细的嵌线序次如下：

(1)选好第一槽位置，，，靠近机座出线口。。
。

(2)嵌槽1、2（U相两个大线圈的下层边，，，引出线头U1），，，上层边吊起（吊把线圈）。。
。

(3)空一槽3，，，嵌槽4（W相小线圈的下层边,引出线头W2）,上层边吊起（吊把线圈）

(4)再空两槽5、6，，，嵌槽7、8（V相大线圈的下层边，，，引出线头V1）,上层边凭证节距1—9压着槽1、2、4三个下层边划分嵌入槽35、36。。
。

(5)再空一槽9，，，嵌槽10（U相小线圈的下层边，，，U相大、小线圈的毗连方式是上层边与上层边相连，，，下层边与下层边相连），，，上层边按节距1—8压着槽4、7、8三个下层边嵌入槽3。。
。

(6)再空两槽11、12，，，嵌槽13、14（W相大线圈的下层边，，，W相大、小线圈的毗连方式是上层边与上层边相连，，，下层边与下层边相连）,上层边凭证节距1—9压着槽7、8、10三个下层边划分嵌入槽5、6。。
。

(7)再空一个槽15，，，嵌槽16（V相小线圈的下层边）。。
。再按上述要领依次把U、W、V三相的线圈嵌入槽内，，，最后把吊把线圈嵌入槽内。。
。
